離心風機的工作原理和結構

一、離心風機的工作原理和結構：

根據動能轉化為(wei) 勢能的原理，離心風機利用高速旋轉葉輪對氣體(ti) 進行加速，然後在風箱內(nei) 減速，改變流動方向，將動能轉化為(wei) 壓力能。在單級離心通風機中，氣體(ti) 從(cong) 軸向進入葉輪，流經葉輪時變為(wei) 徑向，然後進入擴散器。壓力升高主要發生在葉輪內(nei) 部，其次是擴散過程。在多級離心風扇中，氣流通過回流裝置進入下一個(ge) 葉輪，導致更高的壓力。其主要部件有殼體(ti) 1、葉輪2、軸3、吸入口4、排氣口5。葉輪在旋轉時產(chan) 生離心力，從(cong) 葉輪中帶出空氣。葉輪被拋出，收集在殼體(ti) 中以提高壓力，並從(cong) 空氣出口排出。葉輪內(nei) 的空氣被排出，形成負壓，將外部氣體(ti) 吸入風扇。

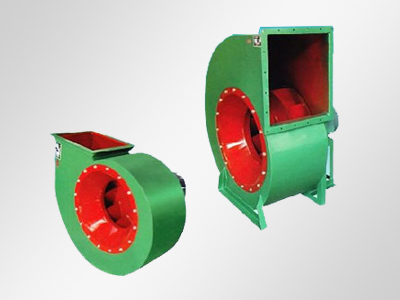

離心風機的工作原理和結構

第二、葉片的結構形式

葉輪上的葉片類型對風機的性能有很大的影響。所有線在葉片末端的旋轉軌跡上向前，然後所有線由葉片本身的末端構成，並且兩(liang) 條切線的交點表示為(wei) β。

1、β＞90°稱為(wei) 後葉片，

2、β<90°稱為(wei) 前刀片，

3、接近90°的β稱為(wei) 徑向葉片。

為(wei) 了進一步提高風機的效率，有必要進一步研究葉片的結構形式。
